Бетоносмеситель принудительный БС-1М

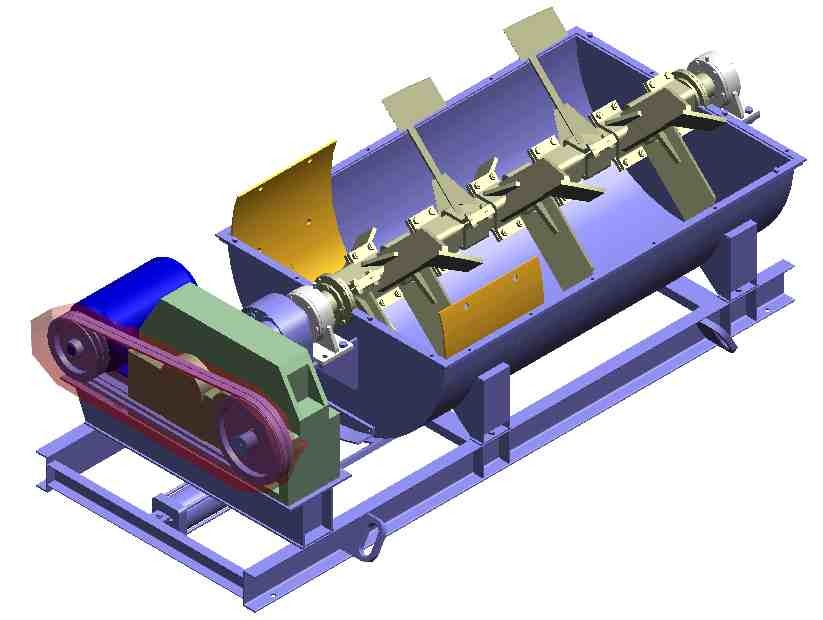

 Бетоносмеситель (бетономешалка) принудительного типа БС-1МБетоносмеситель (бетономешалка) принудительного типа БС-1М рис. 2





Технические характеристики принудительного бетоносмесителя (бетономешалки) БС-1М

Характеристика
Значение
 Объем загрузки сухими составляющими, м3
2,4
 Объем готового замеса, м3
 Раствора
2,1
 Бетонной смеси 1,6
 Время перемешивания, сек.
 Раствора
 90
 Бетонной и других строительных смесей
 60
 Крупность заполнителя, мм (не более)
  70
 Частота вращения вала, об/мин   28
 Тип привода выгружного затвора
горизонтальный с пневматическим приводом
 Рабочее давление в пневмоцилиндре, Мпа 4-6
 Футеровка (внутренняя броня)
стальная, сменная
 Мощность электродвигателя, кВт    30

 Габаритные размеры, Д х Ш х В, мм:

3710 Х 1610 Х 1670
 Масса, кг  3900

Бетоносмеситель принудительного типа БС-1М футерованный служит для приготовления обычных и тяжелых бетонов с заполнителем крупной фракции до 70мм, строительных растворов, а также перемешивания сухих и полусухих смесей.
Применяется для работы в цехах или на строительных площадках при температуре воздуха + 5оС и выше.

Устройство

  • Бетоносмеситель принудительного типа БС-1М состоит из:
  • Стальной рамы (1);
  • Футерованной емкости (2), закрытого крышкой (8);
  • Выгружного шиберного затвора;
  • Вала с установленными лопастями(4);
  • Приводной части.

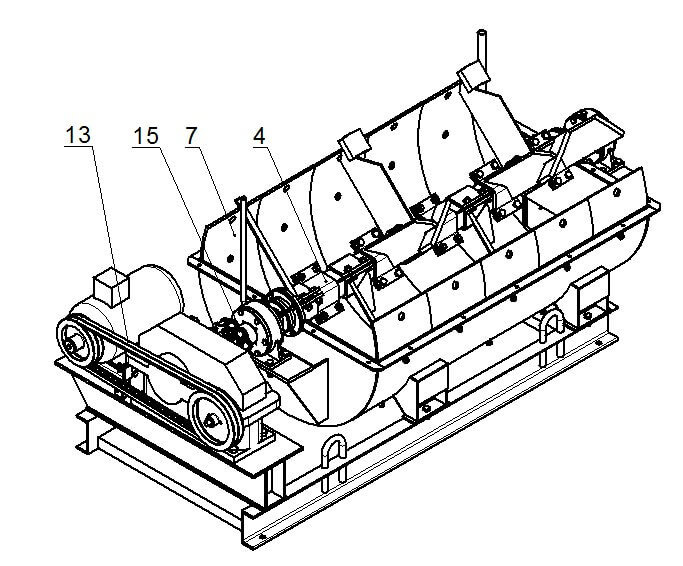

Бетоносмеситель (бетономешалка) принудительного действия БС-1М рис.3Бетоносмеситель (бетономешалка) принудительного действия БС-1М рис.4

На раму бетоносмесителя устанавливается приводная часть и футерованный (с внутренней броней) корпус, который является смесительной емкостью.

Рабочий вал бетономешалки установлен в подшипниковых узлах (6), закрепленных в корпусе (2).
Лопатки, с закрепленными на них накладками, расположены на валу не в одну линию, а смещены на определенный угол и повернуты относительно его оси.
Лопатки сменные, легкозаменяемые.
Схема расположения и форма лопаток на рабочем валу, гарантируют качественное перемешивания смесей любой консистенции, с крупным заполнителем размером до 70мм и отсутствие в смесительной емкости мертвых зон в т.ч. и на торцевых стенках.

Корпус бетоносмесителя БС-1М

Смесительная емкость зафутерована изнутри сменными листами брони (7).
Футеровка прикреплена к стенкам емкости при помощи болтов и гаек.
Крышка закреплена на емкости бетоносмесителя и закрывается через уплотнительную ленту.
На крышке предусмотрена перегрузочное устройство (течка) для возможности подключения дозаторов.
Размеры отверстия под дозатор и его расположение определяется Заказчиком.
В крышке установлен водяной штуцер (9), опционально укомплектованный водомерным счетчиком.

Приводная часть бетоносмесителя БС-1М состоит из:

  •  Электродвигателя (12);
  •  Ременной передачи (13);
  •  Редуктора цилиндрической формы (14);
  •  Цепной муфты (15);
  •  Защитных ограждений (16 и 17).

Затвор для выгрузки смеси имеет шиберный механизм (заслонку 18), приводимый в действие пневматическим цилиндром.
Для работы пневмопривода, к нему должен быть подведен сжатый воздух под давлением не менее 6атм.
По требованию Заказчика пневматический привод может быть заменен на электрический и сам затвор перенесен на другое место корпуса.

В бетоносмесителе БС-1М применены следующие детали

Наименование Характеристика Количество, шт.
Электродвигатель Электродвигатель А4132М4У3 N=30 кВт, n=1460 об-1 ГОСТ Р 51689-2000
1
Редуктор 1Ц2У-315Н-40-12-У3 1
Подшипник

53614 ГОСТ 24696-81

1
Ремень С(В)-3475 ГОСТ 1284-89 3
Цепь ПР-50,8-22680 ГОСТ 13568-75, 16 звеньев 1
Выключатель ВПК 211 1У3 3
Пневмоцилиндр
11-160х320 1



 Прежде, чем приступить к работе, требуется проверить:

  •  Наличие устройства заземления;
  •  Качество и уровень масла в редукторе (масло ТАп-15В):
  •  Исправность выгружного затвора;
  •  Затяжку болтовых соединений двигателя, редуктора и подшипников;
  •  Целостность и натяжение ремней клиноременной передачи;
  •  Герметичность уплотнения между крышкой и корпусом;
  •  Надежность крепления корпуса к раме;
  •  Затяжку крепления футеровки;
  •  Надежность соединения перемешивающих лопаток;
  •  Ограждения приводной части;
  •  Исправность и работоспособность выгружного затвора;

  Порядок работы

  •  Включить электродвигатель;
  •  Дозаторами или иным способом загрузить в емкость сухие компоненты с одновременной подачей воды;
  •  Наблюдение за перемешиванием или отбор проб смеси осуществляется через смотровое окно сервис-люка.
  •  По готовности смеси, не выключая двигатель, открыть разгрузочный люк и выгрузить готовую смесь.

 Меры безопасности

Для предотвращения несчастных случаев на крышке установлены концевые выключатели (10), блокирующие включение двигателя при открытых сервис-люках (11).

При ТО и ремонтных работах на бетоносмесителе необходимо проворачивать рабочий вал в нужное положение.
Для этого предназначен сервисный ключ, для хранения которого на корпусе предназначено штатное место.
При отсутствии в нем ключа электродвигатель бетоносмесителя будет атоматически заблокирован.

 Преимущества бетоносмесителя (бетономешалки БС-1М перед конкурентами

  • Цена завода-производителя;
  • Конструкция приводного вала и способ расположения на нем лопаток-активаторов обеспечивает качественное и тщательное перемешивание любых смесей, даже самых тяжелых;
  • Лопатки-активаторы съемные, легко-заменяемые при поломке или износе;
  • Отсутствие «мертвых зон» в емкости бетоносмесителя;
  • Простота и надежность конструкции;
  • Ремонтопригодность;
  • Доступность запасных частей Российского производства.

Если постоянно внимательно следить за исправностью узлов и механизмов, своевременно проводить регламентные ТО, менять расходные запчасти, не допускать к работе необученный персонал, то бетоносмеситель прослужит не менее 10-15 лет.
