Мельницы лабораторные шаровые объемом от 0,5 до 26 литров

Мельницы лабораторные шаровые МШЛМельницы лабораторные шаровые МШЛ Российского производства ничем не уступают по функционалу, качеству и надежности импортным лабораторным мельницам и изделиям других производителей, значительно выигрывая у них по цене, качеству, сроку изготовления, доступности обслуживания и ремонтнопригодности.

Мельницы шаровые лабораторные предназначены для тонкого мокрого или сухого помола пробных партий исходного сырья в условиях лаборатории или для коммерческого или промышленного тонкого помола.

На наших мельницах МШЛ можно одновременно перемалывать, смешивать и подогревать (МШЛ-1Т) несколько разнородных компонентов и моделировать процессы измельчения в больших промышленных шаровых мельницах.

Лабораторные шаровые мельницы МШЛ можно использовать с размольными барабанами объемом от 0,5 до 26 литров из различных материалов

Звоните или пишите и мы поможем купить лабораторную шаровую мельницу под Ваши задачи

Цены на лабораторные шаровые мельницы (без барабанов)

Модели лабораторных шаровых мельниц Применяемые
барабаны, л
Цена руб. с НДС
Настольная лабораторная мельница МШЛ-1С общий вид

 МШЛ-1С
в настольном исполнении. Габариты и вес подобраны для удобства размещения на столе.

 0,5 - 16 123 000,0
Мельница лабораторная шаровая в напольном исполнении МШЛ-1П МШЛ-1П
Конструкция мельницы делает удобным ее установку на полу.
0,5 - 16  125 000,0
Мельница лабораторныая шаровая аналог IBMU-100-1 Усиленная лабораторная шаровая мельница МШЛ-1У
Является полным Российским аналогом по техническим характеристикам импортной лабораторной мельницы
IBMU-100-2, значительно выигровая по цене, срокам изготовления, надежности и ремонтопригодности.
1 - 20 144 000,0
Усиленная лабораторная мельница для работы с барабаном до 26 литров
МШЛ-1У2
Усиленная шаровая мельница для работы с барабаном до 26 литров с тяжелой шаровой загрузкой. Пригодна для работы в лабораторных условиях и для коммерческого помола.
1-26 258 000,0
МШЛ-2 - двухярусная лабораторная шаровая мельница Двухпозиционная мельница МШЛ-2
Наличие двух ярусов расширяет возможности лабораторных исследований.
(размол различных проб одновременно с разной скоростью вращения).
0,5 - 12

от
258 000,0

 Мельница лабораторная шаровая усиленная, двухярусная МШЛ-2У

Двухярусная лабораторная шаровая мельница МШЛ-2У

 с увеличенной грузоподъемностью.

1 - 20 от
278 000,0
Мельница лабораторная МШЛ-1Т закрытая с подогревом Мельница лабораторная с подогревом МШЛ-1Т
разогревает барабан до 80о.
Предназначена для тонкого мокрого или сухого помола и одновременного разогрева проб материала.
1 - 10 205 000,0



Цены на размольные барабаны

Объем, л Сталь Ст-20, руб. с НДС Нержавеющая сталь 12х18н10т, руб. с НДС Керамика (фарфор), руб. с НДС
 0,5  17 800,0 25 700,0 19 800,0
 1  19 700,0 27 000,0 22 950,0
 2  21 700,0 29 000,0  34 600,0
 3  23 700,0  31 500,0
 4  26 300,0  37 600,0  52 000,0
 5  28 400,0  39 300,0
 6  30 300,0  41 800,0
 8  36 100,0  44 000,0  84 370,0
 10  39 000,0  46 900,0
 12  43 200,0  48 400,0  95 360,0
 14  45 900,0  50 000,0
15  47 000,0  53 500,0
 16  49 600,0  55 000,0
 18  54 100,0  72 500,0 112 500,0
 20  65 600,0  74 500,0
22  67 300,0  77 700,0
24  72 800,0  83 200,0
26  79 300,0  89 500,0

Мелющие тела (шарики размольные)

Материал Цена, руб./кг с НДС
Стальные Российского производства ШХ15, ГОСТ Р 56299-2014, D=6-30мм 1 400,0
Нержавеющая сталь 95Х18Ш (полнотелые, Российского производства) 6 400,0
Алубит, 92% Al2O3), D=7-25мм 1 300,0
Корундовый (алубитовый) бисер (92% Al2O3), D=2-5мм 1 400,0
Цирконий (бисер 94,5% ZrO2), D=0,6-5,5мм 6 280,0


Размеры керамических (фарфоровых) размольных барабанов

Керамический размольный барабан с крышкой, зажимомРазмольный барабан вид внутриАлубитовые мелющие тела

Объем, л Диаметр, мм Высота, мм Высота с зажимом, мм
1 130 155 180
2 170 190 215
4 220 240 265
8 275 300 325
12 280 335 360


Размеры металлических размольных барабанов

Размольные барабаны из нержавеющей сталиЗапорный механизм стального размольного барабана

Объем, л Диаметр, мм Высота без зажима, мм Вес, кг
1 133 115 2,5
2 159 130 3,5
3 159 185 4,5
4 159 245 5,0
5 219 185 7,0
6 219 215 9,0
8 219 280 11,0
10 245 245 13,0
12 245 300 15,0
14 245 350 17,0
16 245 366 19,0

Стандартно металлические размольные барабаны изготавливаются с толщиной стенок 4мм.
Этой толщины достаточно для долгой безпроблемной работы лабораторной мельницы, но, по желанию Заказчика, толщину металла можно увеличить.
На одну приводную установку лабораторной шаровой мельницы МШЛ можно купить несколько различных барабанов.

Технические характеристики мельниц лабораторных шаровых МШЛ

Характеристика МШЛ-1С МШЛ-1П МШЛ-1У* МШЛ-1У2 МШЛ-2 МШЛ-2У МШЛ-1Т
Минимальный
объем, л
0,5 1,0
Максимальный
объем, л
12  16  20 26  12 20 10
Максимальный
диаметр размольного
барабана, мм
250  259  360 380  259 360 230
Число оборотов,
регулируемое, об/мин.

 0-600

Количество ярусов, шт. 1 2 2 1
Наименьшая фракция после мокрого помола, мкм 3
Наименьшая фракция после сухого помола, мкм 7
Плавный пуск/торможение/
регулировка числа оборотов
     есть

Мощность двигателя, кВт 0,55  0,75 1,1  2 х 0,55 0,55
Напряжение, В 220 380 220 380

 * Усиленная лабораторная мельница аналог UBMU-100-1

 Размольные барабаны и мелющие тела можно купить отдельно.

Комплект для тонкого лабораторного помола состоит из:

1. Лабораторной шаровой мельницы в вариантах;

2. Размольного барабана из материалов:

  • Керамика. Российского производства по ГОСТ 9147-80. Применяются при работе с любым материалом, в размоле которого не допускается присутствие намола железа.
  • 12х18н10т - пищевая нержавеющая сталь, практически универсальная, в сочетании с кислотоупорной прокладкой под крышку, выдерживают любую агрессивную среду.* ;
  • Ст3 и Ст20- бюджетный вариант для сухих неагрессивных проб или партий материала*.
    * Возможна полиуретановая футеровка

3. Комплекта мелющих тел (шаровой загрузки)

Исходя из материала и объема, подбираются мелющие тела – шарики, ролики, стержни. Самой популярной формой мелющих тел являются шарики. Диаметр и материал шарика подбирается по технологии помола.

В нашем ассортименте шарики различных диаметров из алюбита, циркония, стали ГОСТ 3722-2014 и из нержавеющей стали.
Укомплектовать размольный барабан лабораторной шаровой мельницы МШЛ можно шариками одного диаметра или сделать набор из разных диаметров.
Количество мелющих тел подбирается исходя из правил загрузки шаровой лабораторной мельницы:

  • 30-40% от объема - перемалываемый материал и жидкость (в случае «мокрого» помола);
  • 30-40% от объема - шаровая загрузка;
  • 20-30% остается пустым для обеспечения ударно-истирающего воздействия на размалываемый материал.

Шаровая загрузка барабана рассчитывается так:

Вес металлических мелющих тел (шаров) рассчитывается по формуле 1 литр = 5-6кг.
Вес уралитовых или алубитовых мелющих тел (шаров) рассчитывается по формуле 1 литр = 3кг.

Например:
Шаровая загрузка 10-и литровго барабана составит:

  • Стальных шаров - 10÷3 х 5 = 16кг или
  • Керамических шаров - 10÷3 х 3 = 9,0кг.

    Если есть затруднения с выбором комплекта, то звоните или пишите нам и мы подберем оборудование под Ваши задачи.

Конструкция лабораторной шаровой мельницы МШЛ

Мельница шаровая лабораторная состоит из рамы с закрепленными на ней агрегатами.
Рама выполнена из профильной трубы и окрашена порошковым способом.
В элементы рамы вмонтированы указатели уровня для корректной установки по горизонтали в двух плоскостях с помощью регулируемых опор.

Все вращающиеся части закрыты металлическим съемным кожухом.

В нижней части установлен электродвигатель и пульт управления с программируемым частотным регулятором оборотов, с функциями плавного пуска и торможения (во взрывозащищенном исполнении пульт управления выносится на расстояние от мельницы).

В верхней части, в подшипниковых опорах закреплены два металлических вала, покрытых термостойкой резиной (во взрывозащищенном исполнении валы изготавливаются из берилиевой бронзы во избежание искрообразования).

Подшипниковые узлы снабжены пресс-масленками для облегчения технического обслуживания.
На один из валов насажен шкив и через клиновой ремень он получает вращательное усилие от двигателя. Данный вал жестко закреплен на раме мельницы. Второй вал может смещаться по раме для регулировки межвалкового расстояния.
Расстояние между валками можно увеличивать или уменьшать в заданных пределах с помощью механизма регулировки расстояния между ними.

Взрывозащищенное исполнение лабораторной шаровой мельницы

Для работы во взрывоопасной и пожароопасной среде, при переработке легковоспламеняющихся компонентов, размоле в растворителях и спиртах, мы разработали вариант во взрывозащищенном исполнении.

Отличия:

  • Обычный электродвигатель заменяется на взрывозащищенный (степень взрывозащиты согласовывается с Заказчиком);
  • Пульт управления выносится на расстояние при помощи кабеля (длина кабеля согласовывается с Заказчиком);
  • Валы изготавливаются из берилиевой бронзы.
  • Другие доработки направленные на повышение уровня безопасности.

Данные изменения конструкции ведут к удорожанию приводной установки на 13-18 тыс. руб.

Принцип работы мельницы лабораторной шаровой

Во время вращения барабана, заполненного мелющими телами (шарами) и перемалываемым материалом (в условиях "мокрого помола" еще и жидкостью), происходит ударно-истирающее воздействие на перемалываемый материал шарами и стенками размольного барабана.
Движение шаров во время помола можно разделить на "каскадное", во время которого шары не отрываются от стенок барабана,  "водопадное", при котором мелющие тела отрываясь от стенок, ударяют по материалу и смешанное, которого можно добиться при установлении скорости вращения в 75% от критических оборотов.

Для реализации данных режимов работы применяется программируемый пульт управления с частотным регулятором оборотов и с функцией плавного пуска и торможения.

При "каскадном" движении материал преимущественно подвержен истирающему воздействию, а при "водопадном" преобладают ударные нагрузки на материал. В наших лабораторных мельницах можно программировать цикл помола начиная с "водопадного" движения и продолжая "каскадным", истирающим воздействием. При регулировке скорости вращения не следует забывать о "критических оборотах", при которых мелющие тела и материал удерживаются на стенках барабана центробежной силой и процесс помола прекращается.

Порядок работы

  • Установленную на твердую ровную поверхность лабораторную мельницу, выставить по уровню в двух плоскостях.
    Для этих целей можно воспользоваться вмонтированным в раму уровнем;
  • Произвести подключение к электросети и выполнить заземление корпуса;
  • Загрузить в вертикально установленный размольный барабан мелющие тела и сырье в пропорциях, согласованных по технологии помола;
  • Установить прокладку, и плотно закрыть крышку и до упора затянуть запирающий механизм;
  • Выставить расстояние между валками приводной части согласно диаметру барабана;

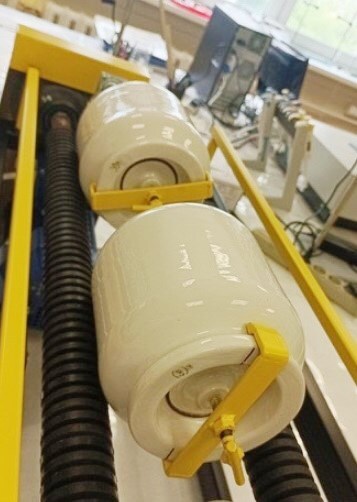

  • Уложить барабан на валки приводной части:
  • Устновить на пульте управления скорость вращения и время помола и нажать кнопку "Пуск";
  • По окончании времени работы выгрузить содержимое барабана на сито для разделения перемолотого материала и мелющих тел;

Наши преимущества:

  • Недорогая лабораторная шаровая мельница от Российского производителя;
  • Вся линейка нашей продукции сертифицирована;
  • Комплектуются программируемым пультом управления с возможностью регулировки скорости вращения в широком диапазоне;
  • Консультации специалиста перед покупкой лабораторной шаровой мельницы для выбора оптимального комплекта;
  • Короткие сроки производства с учетом всех пожеланий и бесплатная доставка до терминала ТК;
  • Покупая мельницу лабораторную шаровую у Российского производителя, Вы получаете изделие, не требующее сложной пуско-наладки и готовое к работе;
  • Гарантия - 18 месяцев.

Участок сварки лабораторных мельницЗащитный кожух лабораторной мельницыОтгрузка лабораторной мельницы

Участок сварочных работ                                                       Защитный кожух                            Отгрузка в ТК

Получить консультацию, подобрать комплект для тонкого лабораторного или промышленного помола, заказать и купить мельницу лабораторную шаровую в Москве с доставкой у Российского производителя, можно обратившись в нашу компанию.
