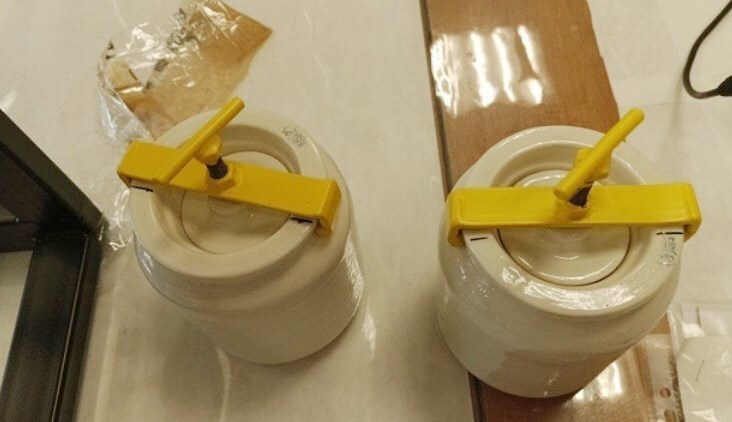

Для лабораторных шаровых мельниц МШЛ применяются барабаны, изготавливаемые из:
| Объем, л | Сталь Ст-20, руб. с НДС | Нержавеющая сталь 12х18н10т, руб. с НДС | Керамика (фарфор), руб. с НДС |
| 0,5 | 19 600,0 | 28 300,0 | 12 800,0 |
| 1 | 21 700,0 | 29 700,0 | 20 950,0 |
| 2 | 24 000,0 | 32 000,0 | 26 600,0 |
| 3 | 26 100,0 | 34 700,0 | |
| 4 | 29 000,0 | 41 400,0 | 58 000,0 |
| 5 | 31 300,0 | 43 300,0 | |
| 6 | 33 400,0 | 46 000,0 | |
| 8 | 39 700,0 | 48 400,0 | 84 370,0 |
| 10 | 42 900,0 | 51 600,0 | |
| 12 | 47 600,0 | 53 300,0 | 112 500,0 |
| 14 | 50 500,0 | 55 000,0 | |
| 15 | 51 700,0 | 58 850,0 | |
| 16 | 54 600,0 | 60 500,0 | |
| 18 | 59 500,0 | 79 800,0 | |
| 20 | 72 200,0 | 81 900,0 | |
| 22 | 74 000,0 | 85 470,0 | |
| 24 | 80 100,0 | 91 600,0 | |
| 26 | 87 500,0 | 98 500,0 |
| Объем, л | Диаметр, мм | Высота, мм | Высота с зажимом, мм |
| 1,0 | 130 | 155 | 180 |
| 2,0 | 170 | 190 | 215 |
| 4,0 | 220 | 240 | 265 |
| 8,0 | 275 | 300 | 325 |
| 12,0 | 280 | 335 | 360 |
Барабаны размольные изготавливаются из конструкционной (Ст-3) или нержавеющей стали 12х18н10т. Толщина стенки 4мм.
| Объем, л | Диаметр, мм | Высота без зажима, мм | Вес, кг |
| 1,0 | 133 | 115 | 2,5 |
| 2,0 | 159 | 130 | 3,5 |
| 3,0 | 159 | 185 | 4,5 |
| 4,0 | 159 | 245 | 5,0 |
| 5,0 | 219 | 185 | 7,0 |
| 6,0 | 219 | 215 | 9,0 |
| 8,0 | 219 | 280 | 11,0 |
| 10,0 | 245 | 245 | 13,0 |
| 12,0 | 245 | 300 | 15,0 |
| 14,0 | 245 | 350 | 17,0 |
| 16,0 | 245 | 366 | 19,0 |
| Материал | Цена, руб./кг с НДС |
| Стальные Российского производства ШХ15, ГОСТ Р 56299-2014, D=6-30мм | 1 400,0 |
| Нержавеющая сталь 95Х18Ш (полнотелые, Российского производства) | 6 400,0 |
| Алубит, 92% Al2O3), D=7-25мм | 1 300,0 |
| Корундовый (алубитовый) бисер (92% Al2O3), D=2-5мм | 1 400,0 |
| Цирконий (бисер 94,5% ZrO2), D=0,6-5,5мм | 6 280,0 |
Наше предприятие предлагает к покупке стальные размольные барабаны объемом от 0,5 до 26 литров, в т.ч. из нержавеющей стали, керамические, объемами от 0,5 до 18 литров.
Стальные размольные барабаны собственного производства.
Барабаны предназначены для комплектации лабораторных мельниц МШЛ.
Прежде чем заказать и купить размольный барабан, требуется выбрать модель приводной части мельницы, совместно с которой планируется использовать барабан. Например, приводная установка настольной мельницы МШЛ-1С может работать совместно с барабанами от 0,5 до 12 литров, МШЛ-1У2 позволяет установить размольные барабаны от 2 до 26 литров.
Материал барабана подбирается по характеристикам измельчаемого материала. Если сырье для лабораторных исследований сухое и неагрессивное по химическому составу, то нет смысла покупать размольный барабан из фарфора (керамики) или из дорогой нержавеющей стали и покупать размольные шарики из стали 95Х18Ш по цене 6 400,0 руб. за 1кг. Достаточно барабана из "черной" стали Ст20 или из Ст3 и шаров из подшипниковой стали ШХ 15, отличающейся высокой твердостью, прочностью, низкой истираемостью и невысокой ценой по сравнению с шарами из нержавеющей стали.
Если проба для лаборатории из агрессивного материала, требуется мокрый помол и строгие требования к химическому составу, в частности, в пробе не должно быть намола железа, то в данном случае подойдет керамический размольный барабан и алубитовые (керамические) мелющие тела.
Одним из существенных моментов нормальной работы шаровых лабораторных мельниц является правильный подбор размера и веса размольных шариков. Вес шарика должен быть достаточен, чтобы измельчать наибольшие куски перемалываемой пробы материала. Поскольку шары в размольном барабане падают с различной высоты, и вследствие чего меняется и сила удара, почти невозможно сделать точный расчет производимой шарами работы. Выбор диаметра и материала мелющих тел для лабораторной шаровой мельницы зависит от характеристик размольного барабана, свойств перемалываемого материала и требуемой тонкости помола. Более мелкие шары обеспечивают более тонкий помол, но при этом изнашиваются быстрее и требуют
более частой замены. Оптимальный диаметр определяется опытным путем, с учетом характеристик материала и технологических требований.
Традиционный коофициэнт заполнения размольного барабана мелющими телами (шариками) равен 0,31. Но он может изменяться в большую или меньшую сторону, в зависимости от особенностей перемалываемого материала и технологии помола.
Укомплектовать размольный барабан лабораторной шаровой мельницы МШЛ можно шариками одного диаметра или сделать набор из разных диаметров.
Количество мелющих тел подбирается исходя из правил загрузки шаровой лабораторной мельницы:
30-40% от объема - перемалываемый материал и жидкость (в случае «мокрого» помола);
30-40% от объема - шаровая загрузка;
20-30% остается пустым для обеспечения ударно-истирающего воздействия на размалываемый материал.
Шаровая загрузка барабана рассчитывается так:
Вес металлических мелющих тел рассчитывается по формуле 1 литр = 5-6кг.
Вес уралитовых или алубитовых мелющих тел рассчитывается по формуле 1 литр = 3кг.
Например:
Шаровая загрузка 10-и литровго барабана составит:
Стальных шаров - 10÷3 х 5 = 16кг или
Керамических шаров - 10÷3 х 3 = 9,0кг.
Если есть затруднения с выбором комплекта, то звоните или пишите нам и мы подберем оборудование под Ваши задачи.
Барабанами размольными можно укомплектоваль лабораторные мельницы:
Получить консультацию, заказать и купить размольный барабанан для лабораторной шаровой валковой мельницы у производителя, можно обратившись в нашу компанию.
